Informação detalhada |
|||
Tipo de fibra: | palavra simples e duplex | Aplicação: | Redes de telecomunicação de CATV/ODF/ |
---|---|---|---|
Tipo de conector: | RUÍDO D4 E2K etc. da UGP da TA do SC LC FC MPO do ST | Comprimento: | Personalizado |
Materiais: | PVC/LSZH/etc. blindado | cor: | Aqua alaranjado amarelo ou personalizado |
comprimento de onda: | 1310nm ou 1510nm | ||
Realçar: | Fibra Óptica Pigtail,cabo de remendo da fibra multimodo |
Descrição de produto

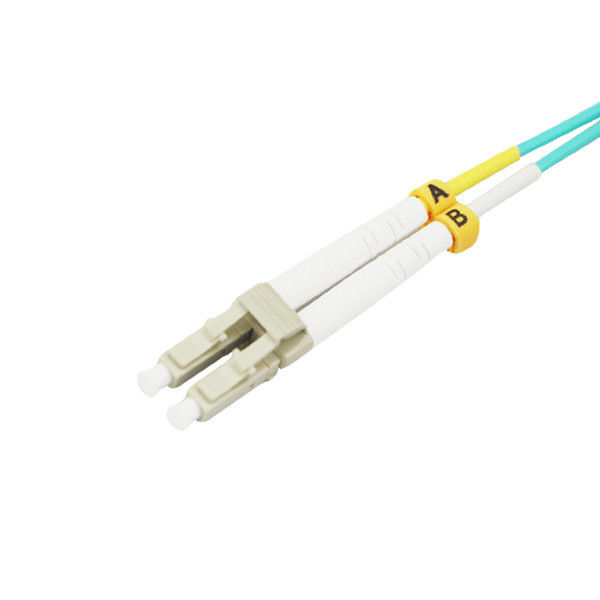

A palavra simples ou o duplex personalizaram cabos de remendo da fibra ótica do comprimento com os conectores de FC/SC/LC/ST
Os conjuntos de cabo Connectorized são cabo-tipo cabos óticos da fibra terminados com os conectores em ambas as extremidades. O tipo de fibra e de conector do cabo e o comprimento dos cabos de remendo podem livremente ser especificados pelo cliente como mostrado abaixo.
Características
Tipo da Fim-cara do ●: PC/UPC/APC
Diâmetro da fibra do ●: 0.9mm, 2.0mm ou 3.0mm
● disponível para a palavra simples e o duplex
O ● o revestimento exterior pode ser PVC, LSZH, etc. blindado
● disponível para conectores diferentes: SC, LC, FC, ST, MPO, MTP, MU, RUÍDO, D4, E2K etc.
Tipo da fibra do ●: A fibra G652D, G657A1 e G657A2, fibra multimodo OM1, OM2, OM3 e OM4 do único modo está disponível
Perda de inserção do ● baixa e perda do retorno alta, conexão densa alta, fácil para a operação
Os comprimentos e os conectores do cliente do ● estão disponíveis mediante solicitação
----------------------------------------------------------------------------------------------------------------------------------------------------------
Simples ou frente e verso, até 144 núcleos, único modo somente, OM1/OM2/OM3/OM4 estão disponíveis, personalizado comprimento
Simples ou frente e verso, até 144 núcleos, o único modo ou o multi-modo, OM1/OM2/OM3/OM4 esteja disponível, personalizado comprimento
---------------------------------------------------------------------------------------------------------------------------------------------------------
Parâmetro | Unidade | FC, SC, LC, ST, MU, RUÍDO, D4, MPO, SC/APC, FC/APC, LC/APC, duplex de MU/APC | |||
Manutenção programada (9/125SMF-28 ou equivalentOS1) | Milímetro (50/125,62.5/125 (OM2&OM1), 50/125,10G (MILÍMETRO) OM3 | ||||
PC | UPC | APC | PC | ||
Perda de inserção (típica) | DB | ≤0.3 | ≤0.2 | ≤0.25 | ≤0.2 |
Perda do retorno | DB | ≥45 | ≥50 | ≥60 | ≥30 |
Comprimento de onda de funcionamento | Nanômetro | 1310, 1510 | |||
Permutabilidade | DB | ≤0.2 | |||
Vibração | DB | ≤0.2 | |||
Temperatura de funcionamento | ℃ | -40~75 | |||
Temperatura de armazenamento | ℃ | -45~85 | |||
Tipo de cabo | (Cabo do fecho de correr) φ3.0, φ2.0, φ0.9, PVC ou LSZH simples ou frente e verso |
---------------------------------------------------------------------------------------------------------------------------------------------------------
Os cabos de remendo da fibra ótica de Sopto tomaram o primeiro conduzem para passar o sistema de qualidade ISO9001, as exigências do europeu RoHs
Aplicações
● CATV
Redes informáticas do ●
Redes de telecomunicação do ●
● ODF do sistema de transmissão ótico
Rede de transmissão de dados de alta velocidade do ●
Rede gráfica de alta qualidade da transmissão do ●
Conexão do ● do equipamento de transmissão ótico
Informação pedindo
Informação pedindo. para o cabo de remendo | |
Número da peça: SPP - SC - FC – AA – 2D – 30 – 5V (A) 1 2 3 4 5 6 7 8 9 10 |
|
1 - Conector A | ST etc. do SC FC do LC |
2 - Conector B | ST etc. do SC FC do LC |
3 – cara A da extremidade | U: Polimento do UPC; P: Polimento do PC; A: Polimento do APC |
4 – cara B da extremidade | U: Polimento do UPC; P: Polimento do PC; A: Polimento do APC |
5 - Contagem da fibra | 1: Simples; 2: Duplex |
6 - Modo da fibra | M1: OM1; M2: OM2; M3: OM3; M3H: OM 3(300); M4: OM4; D: G.652D; A1: G657.A1 |
7 - Diâmetro | 09:0.9mm; 20: 2.0mm; 30: 3.0mm etc. |
8 - Comprimento | 5: Comprimento total 5M do cabo; etc. |
9 - Materiais do revestimento do cabo | V: PVC; H: LSZH; O: OFNR; F: OFNP; Y: PE |
10 - Blindado | Zero: Sem A blindado: Blindado |
Cor do revestimento do cabo | Defeito: Aqua (OM3, OM4); Alaranjado (OM1, OM2); Amarelo (manutenção programada) |
Nota:
O ① quando o cabo principal do diâmetro não é marcado, o defeito é 2.0mm;
② “- X” o outro comprimento do ramo, ao lado do diâmetro do ramo, continua a adicionar na extremidade do modelo. O comprimento de ambos os lados do ramo é diferente como - M (comprimento feito sob encomenda do ramo).
